Quand on compare des panneaux solaires, un chiffre revient souvent sur les fiches techniques : la tension à circuit ouvert, généralement notée Voc. Cette valeur peut sembler abstraite, mais elle joue un rôle important dans le dimensionnement d’une installation photovoltaïque, le choix de l’onduleur et la sécurité électrique. Comprendre ce qu’elle signifie permet d’éviter des erreurs coûteuses et de mieux lire les caractéristiques d’un module solaire.
La tension à circuit ouvert d’un panneau solaire correspond à la tension mesurée à ses bornes lorsqu’il est exposé à la lumière, mais qu’aucun appareil ne consomme le courant produit. Autrement dit, le panneau reçoit du soleil, génère une différence de potentiel électrique, mais le circuit reste ouvert : il n’y a pas de circulation de courant.
Sur une fiche technique, cette donnée apparaît souvent sous l’abréviation Voc, pour “open-circuit voltage” en anglais. Elle s’exprime en volts. Pour un panneau photovoltaïque résidentiel classique, elle peut se situer autour de 35 à 50 V selon la technologie, la puissance du module et le nombre de cellules connectées en série.
Il ne faut pas confondre cette valeur avec la tension de fonctionnement réelle du panneau. En situation normale, lorsqu’un module alimente un onduleur, une batterie ou un régulateur, la tension baisse légèrement. La Voc représente donc une valeur maximale de référence, obtenue dans des conditions précises et sans charge connectée.
La tension à circuit ouvert n’est pas un simple chiffre de laboratoire. Elle sert à vérifier la compatibilité entre les panneaux solaires et les équipements électriques de l’installation. Un onduleur, par exemple, accepte une plage de tension précise en entrée. Si la tension cumulée des panneaux dépasse cette limite, l’équipement peut se mettre en sécurité, voire être endommagé.
Cette donnée est particulièrement importante lorsque plusieurs modules sont raccordés en série. Dans ce cas, les tensions s’additionnent. Quatre panneaux ayant chacun une Voc de 45 V peuvent atteindre ensemble 180 V à circuit ouvert. Cette tension peut encore augmenter par temps froid, ce qui doit être anticipé lors du dimensionnement.
La Voc sert aussi lors des contrôles de terrain. Un installateur peut mesurer la tension d’un panneau ou d’une chaîne de panneaux avec un multimètre pour vérifier que le câblage est cohérent. Une valeur très différente de celle attendue peut signaler un problème de connexion, un module défectueux ou une erreur de montage.

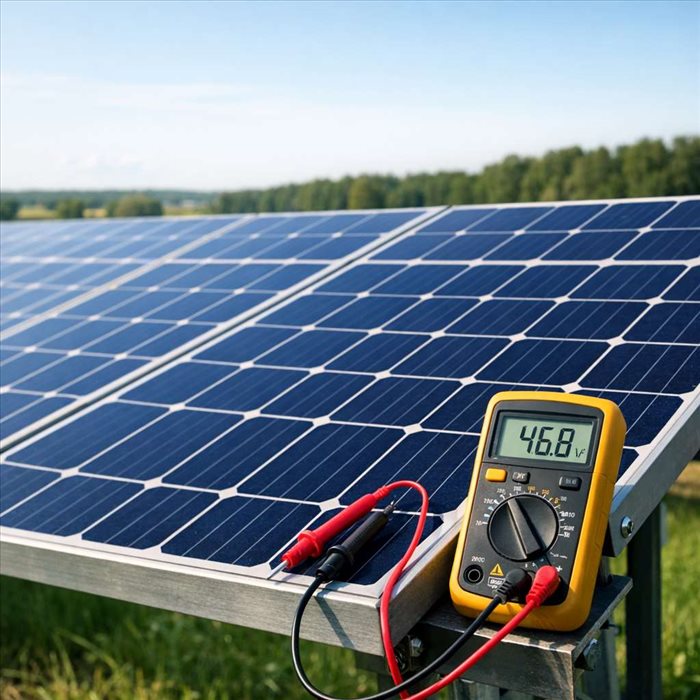

La mesure s’effectue avec un voltmètre ou un multimètre réglé sur la mesure de tension continue. Les pointes de mesure sont placées sur les bornes positive et négative du panneau, sans raccorder de charge. Le module doit être exposé à une luminosité suffisante pour produire une tension représentative.
Les fabricants indiquent la Voc selon des conditions standardisées, appelées STC pour “Standard Test Conditions”. Ces conditions correspondent notamment à une température de cellule de 25 °C, un ensoleillement de 1000 W/m² et un spectre lumineux normalisé. Elles permettent de comparer les panneaux entre eux sur une base commune.
Dans la réalité, les conditions varient constamment. L’ensoleillement, la température, l’orientation du panneau ou encore l’ombrage influencent les mesures. L’inclinaison joue aussi sur la quantité de lumière captée, et l’on comprend mieux son impact en étudiant les raisons pour lesquelles les modules sont souvent posés avec un angle proche de 30 degrés dans de nombreuses installations.
La température est l’un des facteurs les plus importants à connaître. Contrairement à ce que l’on pourrait croire, la tension d’un panneau solaire augmente lorsque la température baisse. Par temps froid et en plein soleil, la tension à circuit ouvert peut donc dépasser la valeur indiquée dans les conditions standard.
Ce comportement s’explique par les propriétés électriques des cellules photovoltaïques. Quand elles chauffent, leur tension diminue légèrement. Quand elles refroidissent, elle augmente. Les fiches techniques indiquent généralement un coefficient de température de la tension, exprimé en %/°C ou en V/°C. Ce coefficient permet de calculer la tension maximale possible dans les conditions les plus froides du site.
Cette marge de sécurité est essentielle dans les régions où les hivers sont rigoureux. Une installation qui semble compatible à 25 °C peut dépasser la tension maximale admissible de l’onduleur à -10 °C. C’est pourquoi les professionnels tiennent compte de la température minimale locale avant de décider combien de panneaux peuvent être branchés en série.
Pour bien lire une fiche technique, il faut distinguer plusieurs grandeurs électriques. La Voc indique la tension sans courant. La Vmp, ou tension au point de puissance maximale, correspond à la tension à laquelle le panneau produit sa puissance optimale. Elle est toujours inférieure à la tension à circuit ouvert.
Le courant de court-circuit, noté Isc, désigne quant à lui le courant maximal délivré lorsque les bornes du panneau sont directement reliées entre elles. Cette situation n’est pas un mode de fonctionnement normal, mais une condition de test. Ensemble, ces valeurs permettent de comprendre le comportement du module dans différentes situations.
Dans une installation bien conçue, l’onduleur recherche en permanence le meilleur compromis entre tension et courant grâce au suivi du point de puissance maximale, souvent appelé MPPT. Ce dispositif permet d’exploiter au mieux la production solaire, même lorsque la lumière varie au cours de la journée.
Lorsqu’on conçoit une installation photovoltaïque, la Voc sert à déterminer le nombre maximal de panneaux que l’on peut raccorder en série sur une entrée d’onduleur. Cette étape est indispensable pour respecter la tension d’entrée maximale autorisée par le fabricant de l’équipement.
Le raisonnement consiste à additionner la tension à circuit ouvert de chaque panneau, puis à appliquer une correction liée à la température la plus basse attendue. Si le résultat dépasse la limite de l’onduleur, il faut réduire le nombre de modules en série ou organiser différemment les chaînes de panneaux.
La tension intervient également dans le choix des protections électriques, des connecteurs, des câbles et des coffrets. Un niveau de tension trop élevé mal maîtrisé augmente les risques d’arc électrique. Les organes de connexion ont donc un rôle crucial, notamment la boîte de jonction, dont le fonctionnement est détaillé à travers les composants situés à l’arrière du panneau.
Une tension à circuit ouvert élevée ne signifie pas automatiquement qu’un panneau est plus performant. La puissance d’un module dépend à la fois de sa tension, de son courant et de son rendement global. Deux panneaux peuvent avoir des Voc différentes tout en offrant une puissance similaire.
La Voc renseigne surtout sur l’architecture électrique du module et sur son comportement dans certaines conditions. Pour juger les performances réelles, il faut regarder la puissance nominale, le rendement, la tolérance de puissance, les coefficients de température, la garantie de production et la qualité de fabrication.
Il faut également tenir compte du contexte d’installation. Un excellent panneau mal orienté, partiellement ombragé ou associé à un onduleur inadapté produira moins qu’un module correctement intégré. La tension à circuit ouvert est donc un indicateur technique utile, mais elle doit être lue avec l’ensemble de la fiche produit.
Même si un seul panneau solaire présente une tension relativement modérée, plusieurs modules en série peuvent atteindre des niveaux dangereux. Contrairement à une alimentation classique, un panneau exposé à la lumière produit une tension dès qu’il reçoit suffisamment d’éclairement. Il n’existe pas toujours d’interrupteur simple permettant de “couper” la production au niveau du module.
Les mesures doivent être réalisées avec un appareil adapté à la tension attendue et en respectant les polarités. Il est conseillé d’utiliser des équipements de protection et de ne jamais débrancher des connecteurs sous charge sans procédure appropriée. Le risque principal n’est pas seulement la tension, mais aussi la formation d’un arc électrique en courant continu.
Pour les installations en toiture ou les systèmes raccordés au réseau, l’intervention d’un professionnel qualifié reste recommandée. Celui-ci vérifie la cohérence des chaînes, les protections, la mise à la terre, les connecteurs et les paramètres de l’onduleur. Une mesure de Voc peut paraître simple, mais elle s’inscrit dans un ensemble de règles de sécurité.
La tension à circuit ouvert d’un panneau solaire est la tension mesurée lorsque le module reçoit de la lumière sans alimenter de charge. Elle représente une valeur maximale théorique dans une situation donnée, utile pour comparer les modules et sécuriser le dimensionnement électrique.
Son principal intérêt concerne la compatibilité avec l’onduleur, surtout lorsque plusieurs panneaux sont raccordés en série. Comme la Voc augmente par temps froid, il est indispensable de prévoir une marge adaptée aux conditions climatiques locales. Cette précaution évite les surtensions et contribue à la fiabilité de l’installation.
En résumé, la Voc ne permet pas à elle seule d’évaluer la qualité d’un panneau, mais elle fait partie des données essentielles à examiner. Bien comprise, la tension à circuit ouvert aide à concevoir une installation solaire plus sûre, plus cohérente et mieux adaptée aux équipements qui l’accompagnent.
