Discrète, souvent fixée à l’arrière du module, la boîte de jonction de panneau solaire joue pourtant un rôle essentiel dans la production photovoltaïque. Elle rassemble, protège et oriente le courant généré par les cellules. Sans elle, un panneau serait plus vulnérable aux défauts électriques, aux pertes de rendement et aux effets de l’ombrage. Comprendre son fonctionnement aide à mieux évaluer la qualité, la durabilité et la sécurité d’une installation solaire.

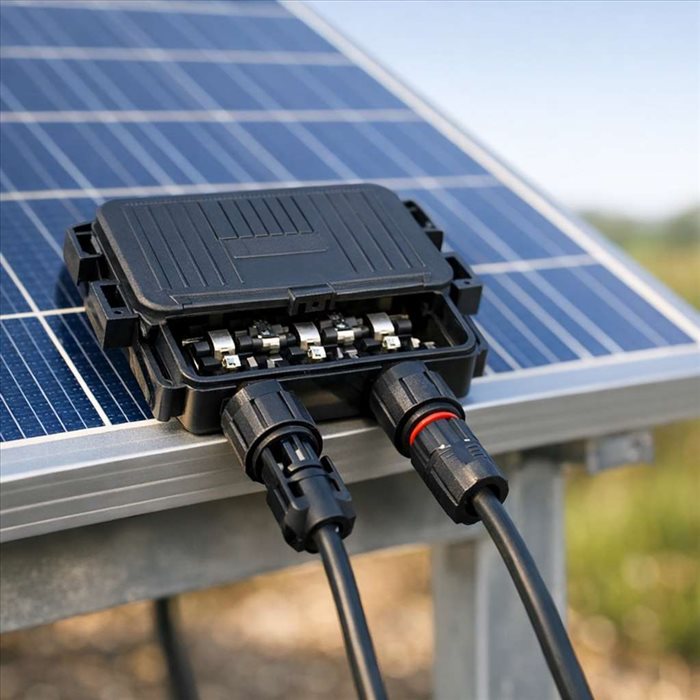

La boîte de jonction est le point de sortie électrique d’un panneau solaire. Les cellules photovoltaïques produisent un courant continu lorsqu’elles reçoivent la lumière. Ce courant circule à travers des rubans conducteurs, puis arrive dans la boîte située au dos du module. Sa fonction principale est de regrouper ces connexions internes et de les relier aux câbles solaires externes, généralement terminés par des connecteurs de type MC4 ou équivalent.
Elle ne se contente pas de faire passer le courant. Elle protège aussi les connexions contre l’humidité, la poussière, les contraintes mécaniques et les variations de température. Dans un environnement extérieur, un panneau est exposé pendant des décennies à la pluie, au gel, aux UV et à la chaleur. La boîte doit donc garantir une étanchéité durable et une bonne tenue électrique, même lorsque les conditions sont difficiles.
Une boîte de jonction paraît simple vue de l’extérieur, mais elle contient plusieurs éléments indispensables. Selon les fabricants, sa conception varie, notamment entre les panneaux classiques, les modules à demi-cellules et les modèles haut rendement. Dans tous les cas, elle reste conçue pour sécuriser le passage du courant continu photovoltaïque vers le reste de l’installation.
La qualité de ces composants influence directement la fiabilité du module. Une boîte mal conçue peut provoquer une surchauffe, une perte de production ou, dans les cas les plus graves, un défaut d’isolement. C’est pourquoi les fabricants sérieux testent leurs boîtes selon des normes strictes de résistance électrique et climatique.
Les diodes de dérivation, aussi appelées diodes bypass, sont parmi les éléments les plus importants de la boîte de jonction. Leur rôle est de permettre au courant de contourner une partie du panneau lorsque celle-ci produit moins, par exemple à cause d’une ombre, d’une feuille, d’une salissure ou d’une cellule endommagée. Sans elles, une zone moins performante pourrait freiner l’ensemble du circuit.
Dans un panneau solaire, les cellules sont généralement reliées en séries. Si une cellule ou un groupe de cellules est fortement ombragé, il peut devenir un point de résistance. Ce phénomène peut entraîner un échauffement localisé, parfois appelé point chaud. Les diodes limitent ce risque en ouvrant un chemin alternatif au courant, ce qui protège le module et préserve une partie de la production.
Le nombre de diodes dépend de l’architecture du panneau. Un module classique comporte souvent trois diodes, chacune associée à une zone du panneau. Les conceptions modernes peuvent être plus segmentées, notamment avec les modules à demi-cellules, qui réduisent certaines pertes électriques et améliorent le comportement en cas d’ombrage partiel.
Le fonctionnement d’une boîte de jonction s’inscrit dans une chaîne électrique complète. Les cellules convertissent la lumière en courant continu. Ce courant passe ensuite par les rubans métalliques du panneau, rejoint les circuits internes, traverse la boîte de jonction, puis sort par les câbles solaires. Les panneaux peuvent ensuite être raccordés en série, en parallèle ou selon une combinaison des deux, en fonction de la configuration de l’installation.
Une fois sorti des panneaux, le courant est dirigé vers l’onduleur, qui le transforme en courant alternatif compatible avec le logement ou le réseau. La boîte de jonction doit donc maintenir une connexion stable et sécurisée entre le module et le système électrique. Une résistance excessive à ce niveau provoquerait des pertes, de la chaleur et une baisse de rendement.
La polarité est également un point important. Les câbles sortant de la boîte sont identifiés en positif et négatif. Une inversion lors du raccordement peut provoquer un dysfonctionnement ou endommager certains équipements. Les connecteurs normalisés réduisent ce risque, mais une installation photovoltaïque doit toujours être réalisée avec des précautions électriques adaptées.
Installée à l’arrière du panneau, la boîte de jonction subit de fortes contraintes thermiques. En plein soleil, la température d’un module peut largement dépasser la température de l’air ambiant. Cette chaleur influence les performances du panneau et sollicite les composants électriques. La notion de température réelle de fonctionnement permet justement de mieux comprendre ces conditions en situation normale d’usage.
Pour résister à cet environnement, les boîtes sont généralement classées IP67 ou IP68, selon leur niveau de protection contre la poussière et l’eau. Une bonne étanchéité évite l’infiltration d’humidité, qui pourrait provoquer de la corrosion, des courts-circuits ou une dégradation progressive des contacts. La présence d’un gel isolant ou d’une résine renforce cette protection.
La dissipation thermique est un autre enjeu. Les diodes chauffent lorsqu’elles fonctionnent, notamment en cas d’ombrage. Le boîtier doit donc être conçu pour supporter ces températures sans se déformer ni perdre ses propriétés isolantes. Les matériaux utilisés, souvent des polymères techniques, doivent conserver leur résistance aux UV et à la chaleur pendant de nombreuses années.
Dans une installation solaire, la fiabilité ne dépend pas seulement des cellules photovoltaïques. Les composants périphériques comptent aussi. Une boîte de jonction de mauvaise qualité peut devenir un point faible, même si le panneau affiche de bonnes performances sur sa fiche technique. Les défauts les plus fréquents concernent les connexions desserrées, les diodes défaillantes, les infiltrations d’eau ou les câbles abîmés.
Ces problèmes peuvent entraîner une baisse de production difficile à repérer à l’œil nu. Un panneau peut continuer à fonctionner, mais avec un rendement réduit. Dans certains cas, l’onduleur détecte une anomalie de tension ou d’isolement. Dans d’autres, seul un suivi de production précis permet d’identifier une perte anormale de performance.
Les fabricants réalisent donc des essais de vieillissement accéléré, de cycles thermiques, d’humidité et de charge électrique. Ces tests visent à vérifier que la boîte reste fonctionnelle pendant la durée de vie prévue du panneau, souvent supérieure à 25 ans. Une boîte robuste contribue ainsi à la durabilité globale du module.
En usage normal, une boîte de jonction ne demande presque pas d’entretien direct. Elle est scellée et ne doit pas être ouverte sans compétence technique. Toutefois, certaines vérifications visuelles peuvent être intégrées aux contrôles périodiques d’une installation. Il faut notamment surveiller l’état des câbles, des connecteurs, des traces de brûlure, des déformations ou des signes d’humidité autour du boîtier.
Une odeur anormale, une baisse soudaine de production ou un échauffement inhabituel peuvent signaler un problème. Les connecteurs mal enclenchés sont aussi une source fréquente de défauts. Dans tous les cas, il est préférable de faire intervenir un professionnel, car un panneau produit du courant dès qu’il reçoit de la lumière. La manipulation du courant continu solaire nécessite des équipements et des procédures adaptés.
Le remplacement d’une boîte de jonction est possible dans certains cas, mais il n’est pas toujours économiquement pertinent. Sur de nombreux modules récents, elle est fortement intégrée et encapsulée. Une réparation mal réalisée peut compromettre l’étanchéité du panneau. Il faut donc comparer le coût, l’âge du module et le risque sur la garantie fabricant.
La boîte de jonction est souvent invisible une fois le panneau installé, mais elle reste indispensable au bon fonctionnement d’un système photovoltaïque. Elle assure la connexion entre les cellules et l’installation électrique, protège les circuits internes, limite les effets de l’ombrage grâce aux diodes et contribue à la sécurité du module.
Son importance est d’autant plus grande que les panneaux solaires sont conçus pour produire pendant plusieurs décennies. Une boîte fiable, bien étanche et correctement dimensionnée participe à la performance à long terme de l’installation. Pour un particulier comme pour un professionnel, regarder la qualité de ce composant revient donc à regarder au-delà de la seule puissance affichée en watts-crête.
En résumé, la boîte de jonction n’est pas un simple accessoire. C’est un élément de protection, de connexion et de gestion électrique. Bien conçue, elle se fait oublier. Défaillante, elle peut affecter toute la chaîne de production. Dans le solaire, les détails techniques discrets sont souvent ceux qui garantissent la fiabilité réelle sur le terrain.
