L’IPN en acier est un profilé largement employé pour reprendre des charges importantes dans un bâtiment. Il intervient notamment lors de l’ouverture d’un mur porteur, de la création d’un plancher ou du renforcement d’une charpente. Sa sélection ne repose pas uniquement sur sa hauteur ou son poids : portée, nature des appuis, charges et déformations admissibles doivent être examinées ensemble. Une poutre mal dimensionnée peut entraîner une flèche excessive, des fissures ou une fragilisation de l’ouvrage.
Définition et caractéristiques d’un profilé IPN en acier
Forme en I, dimensions et désignation des IPN

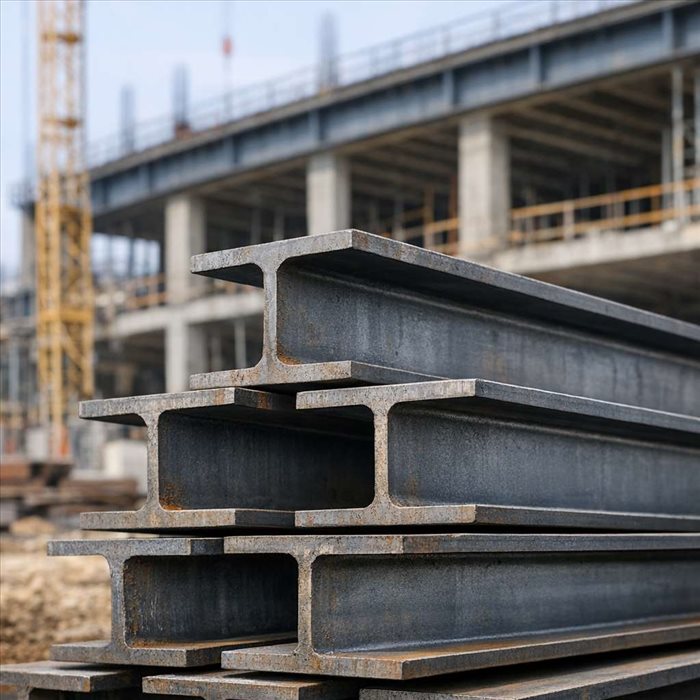

Un IPN est un profilé laminé à chaud dont la section rappelle la lettre I. Il comporte une âme verticale, qui relie les deux ailes horizontales. Cette géométrie concentre la matière là où elle est la plus efficace pour résister à la flexion : les ailes reprennent principalement les efforts de traction et de compression, tandis que l’âme participe à la reprise des efforts tranchants.
La désignation IPN suivie d’un nombre indique généralement la hauteur nominale du profilé en millimètres. Un IPN 200 mesure ainsi environ 200 mm de haut. Toutefois, les dimensions exactes des ailes, l’épaisseur de l’âme et la masse linéique varient selon la section normalisée. Ces données doivent être consultées dans les tableaux du fabricant ou les documents techniques, et non estimées à vue.
L’acier est adapté aux éléments porteurs grâce à sa résistance et à sa ductilité. Pour mieux comprendre ses propriétés physiques et mécaniques, il est utile de consulter cette présentation de
l’acier, de ses propriétés et de ses usages.
La forme IPN est conçue avant tout pour travailler en flexion dans le sens de sa hauteur.
Nuances d’acier, résistance mécanique et comportement sous charge
Les poutres sont couramment fabriquées dans des aciers de construction de type S235, S275 ou S355. Le chiffre correspond à une limite d’élasticité minimale exprimée en MPa, sous certaines conditions d’épaisseur. Une nuance plus résistante peut améliorer la capacité portante, mais elle ne dispense jamais d’un dimensionnement : la stabilité globale de la poutre et la déformation restent déterminantes.
Le poids propre d’un IPN compte aussi dans les charges à reprendre. Il dépend directement de la section et de la
masse volumique de l’acier, proche de 7 850 kg/m³. À grande portée, ce poids s’ajoute au plancher, aux cloisons, à la toiture ou au mur soutenu.
Une poutre résistante mais trop souple peut rester inadaptée si sa flèche risque de fissurer les finitions ou de gêner l’usage.
Usages des poutres IPN dans la construction
Reprise de charges dans les murs porteurs et ouvertures
L’emploi le plus connu consiste à créer un linteau métallique au-dessus d’une ouverture pratiquée dans un mur porteur. L’IPN transfère alors les charges vers des appuis latéraux capables de les recevoir, parfois renforcés par des poteaux ou des massifs. Cette opération ne se limite pas au choix d’une poutre : il faut identifier les charges réellement descendues, la composition du mur et la qualité du sol sous les appuis.
Dans la rénovation, une poutre peut être encastrée dans la maçonnerie ou posée sur des platines, selon le projet.
Les extrémités doivent disposer d’une longueur d’appui suffisante et d’un support sain. Une maçonnerie friable, humide ou hétérogène peut nécessiter une reprise locale avant la pose.
Planchers, charpentes métalliques et renforts structurels
Les IPN servent de poutres maîtresses sous un plancher, de traverses dans une structure métallique ou de renforts lors d’une modification de combles. Ils peuvent soutenir des solives bois, des poutrelles secondaires ou des éléments de charpente. Leur montage s’effectue par soudage ou par assemblages boulonnés, selon les calculs et les contraintes du chantier.
D’autres profilés complètent fréquemment l’ossature. Une
cornière en acier peut assurer un raidissement, un cadre ou une liaison, tandis que les
tubes en acier sont souvent employés pour les poteaux, contreventements ou structures légères. Le profilé ne se choisit donc pas isolément : il appartient à un ensemble porteur cohérent.
Différences d’emploi entre IPN, IPE, HEA et HEB
| Profilé | Caractéristique principale | Usage courant |
| IPN | Ailes inclinées, section classique | Poutre de reprise et rénovation |
| IPE | Ailes parallèles, gamme très répandue | Poutres de plancher et charpentes |
| HEA | Ailes larges, profil relativement léger | Poteaux et poutres à fortes charges |
| HEB | Section plus massive que HEA | Poteaux ou reprises très sollicitées |
L’IPN n’est pas automatiquement le meilleur choix. Les IPE sont fréquents dans les constructions métalliques modernes ; les profils HE offrent une meilleure inertie dans plusieurs directions et conviennent souvent aux poteaux.
Les dimensions, l’inertie et les conditions d’appui priment sur le seul nom du profilé.
Choisir la section d’IPN adaptée au projet
Portée, charges permanentes et charges d’exploitation
La section dépend d’abord de la portée libre, c’est-à-dire de la distance entre les appuis. Plus elle augmente, plus les moments de flexion et les déformations deviennent importants. Les charges permanentes incluent le poids des matériaux soutenus ; les charges d’exploitation correspondent notamment à l’occupation d’un plancher, au stockage ou à la neige pour une toiture.
Pour cadrer le besoin, les éléments suivants doivent être relevés :
- la portée exacte et la position des appuis ;
- la nature des éléments repris : mur, plancher, toiture ou cloison ;
- les charges permanentes, variables et ponctuelles éventuelles ;
- la résistance du mur, des poteaux et des fondations recevant la poutre ;
- les contraintes d’encombrement, de passage et de protection.
Une charge ponctuelle, telle qu’un poteau ou une panne de charpente, peut être plus contraignante qu’une charge uniformément répartie.
Deux ouvertures de même largeur ne demandent pas nécessairement le même IPN.
Appuis, flèche admissible et conditions de mise en œuvre
La vérification porte sur la résistance de la poutre, mais aussi sur sa flèche, son risque de déversement et la pression transmise aux appuis. Une poutre peu maintenue latéralement peut se déformer par rotation sous charge. Les liaisons avec le plancher, les entretoises ou les assemblages contribuent alors à sa stabilité.
Il faut également anticiper les réservations, l’accès pour la manutention et le niveau fini du plafond. Dans un mur extérieur ou un local humide, la protection est essentielle. Une finition adaptée ou un
acier galvanisé et ses applications permettent de mieux gérer le risque de corrosion, selon l’exposition. La galvanisation ne remplace pas une conception évitant les infiltrations et les zones de rétention d’eau.
Calcul structurel et validation par un professionnel
Pour une ouverture dans un mur porteur, un plancher habitable ou une toiture, le dimensionnement doit être confié à un bureau d’études structure ou à un professionnel qualifié. Il vérifie les combinaisons de charges, les appuis, les fondations et les assemblages. Selon la nature des travaux et la copropriété, des autorisations ou validations peuvent aussi être requises.
Un calcul fiable concerne l’ensemble du cheminement des charges, pas uniquement l’IPN.
Installation d’un IPN : points techniques à anticiper
Étaiement, préparation des appuis et pose de la poutre
Avant toute démolition d’un mur porteur, la zone doit être étayée selon une méthode adaptée. Les appuis définitifs sont préparés, nivelés et suffisamment résistants avant la mise en place de la poutre. La manutention exige des moyens proportionnés au poids et à l’accès : un IPN long peut être difficile à déplacer, même lorsqu’il semble compact.
Après pose, les calages doivent assurer un contact stable sans créer de point dur. Les scellements, mortiers ou platines sont choisis selon le support. Le retrait des étais ne s’effectue qu’une fois les reprises de charge sécurisées.
Découper le mur avant un étaiement correctement conçu est une erreur majeure.
Protection contre la corrosion, le feu et les ponts thermiques
En intérieur sec, une peinture anticorrosion peut suffire si la surface est préparée correctement. En milieu humide ou exposé, une protection renforcée est nécessaire. L’acier perd aussi une part importante de sa résistance lorsqu’il est soumis à une forte chaleur : un habillage coupe-feu ou une peinture intumescente peut être imposé par le projet.
Enfin, une poutre traversant l’enveloppe isolée d’un bâtiment peut créer un pont thermique. Il convient de prévoir une continuité d’isolation et une gestion de l’étanchéité à l’air.
Erreurs à éviter lors de l’achat et de la pose d’un IPN
Choisir une poutre selon son seul poids ou son seul prix
Un profilé plus lourd n’est pas systématiquement plus adapté. Sa géométrie, sa portée, son maintien et la nuance d’acier influent sur ses performances. Acheter une section surdimensionnée peut aussi compliquer la pose et surcharger les appuis. À l’inverse, un modèle récupéré dont l’origine, l’état ou la nuance sont inconnus ne doit pas être retenu pour un élément structurel sans vérification.
Négliger les appuis, les assemblages et les autorisations de travaux
Une poutre correctement calculée peut échouer si ses appuis s’écrasent ou si les assemblages sont insuffisants. Les soudures et boulonnages doivent correspondre aux efforts transmis. Il faut aussi vérifier les démarches liées aux travaux, notamment en copropriété ou lorsqu’une modification touche la structure.
La sécurité dépend de la poutre, de ses appuis et de sa mise en œuvre, indissociablement.
Bien intégrer un IPN dans une structure porteuse
Un IPN en acier constitue une solution fiable pour reprendre des charges, créer une ouverture ou renforcer un plancher, à condition d’être envisagé comme un élément d’un ensemble structurel. Sa section, sa nuance et sa longueur ne suffisent pas à déterminer sa pertinence : la portée, les charges, la stabilité latérale et la capacité des appuis sont tout aussi déterminantes. Le choix entre IPN, IPE ou profilé HE dépend donc du projet réel, et non d’une dimension choisie par habitude.
Le dimensionnement doit rester la première étape, particulièrement pour un mur porteur ou une rénovation. Une pose sécurisée suppose ensuite un étaiement adapté, des appuis préparés et une protection contre la corrosion ou le feu lorsque nécessaire. Pour un ouvrage porteur,
l’avis d’un professionnel qualifié sécurise durablement le chantier.
