Invisible pour la plupart des propriétaires de panneaux solaires, la diode bypass joue pourtant un rôle décisif dans la performance et la sécurité d’une installation photovoltaïque. Ce petit composant électronique permet de limiter les pertes de production lorsqu’une partie du panneau est à l’ombre, sale ou défaillante. Comprendre son fonctionnement aide à mieux interpréter le comportement d’un module solaire au quotidien.
Une diode bypass, ou diode de dérivation, est un composant intégré dans la boîte de jonction située à l’arrière d’un panneau solaire. Son rôle est de permettre au courant électrique de contourner une partie du module lorsque certaines cellules photovoltaïques produisent moins que les autres.
Un panneau photovoltaïque est composé de nombreuses cellules reliées entre elles, généralement en série. Cela signifie que le courant traverse les cellules les unes après les autres. Si une cellule est fortement ombragée, encrassée ou endommagée, elle peut freiner le passage du courant dans toute la chaîne. La diode bypass offre alors un chemin alternatif pour éviter que cette zone ne bloque l’ensemble du panneau.
Dans la pratique, un module solaire classique est souvent divisé en plusieurs sous-chaînes de cellules, chacune protégée par une diode. Par exemple, un panneau peut comporter 3 diodes bypass, chacune associée à environ un tiers des cellules. Cette organisation limite les pertes lorsqu’une seule partie du panneau est affectée.
La production d’électricité d’un panneau solaire dépend directement de l’ensoleillement reçu par ses cellules. Or, dans des conditions réelles, l’éclairement n’est pas toujours uniforme. Une cheminée, une branche, une antenne, des feuilles mortes ou même une fiente d’oiseau peuvent créer une zone d’ombre localisée. Sans protection adaptée, cette petite gêne pourrait réduire fortement la production de tout le module.
Le problème vient du raccordement en série des cellules. Dans une chaîne électrique, le courant est limité par l’élément le moins performant. Une cellule ombragée se comporte alors comme un goulot d’étranglement. Pire encore, elle peut se mettre à dissiper de l’énergie sous forme de chaleur, au lieu d’en produire.
C’est là que la diode bypass devient essentielle. Elle réduit le risque de point chaud, aussi appelé hot spot, un phénomène qui peut détériorer durablement les cellules et accélérer le vieillissement du panneau. Elle protège donc à la fois le rendement immédiat et la durée de vie du module.
En fonctionnement normal, lorsque toutes les cellules reçoivent suffisamment de lumière, la diode bypass reste inactive. Le courant circule naturellement à travers les cellules photovoltaïques, qui produisent de l’électricité. La diode est alors comme une porte fermée : elle ne perturbe pas la production.
Lorsqu’une partie du panneau est ombragée ou défaillante, la tension de la sous-chaîne concernée chute. La diode associée devient alors passante. Elle crée un chemin de dérivation, permettant au courant de contourner la zone affectée. Le panneau continue donc à produire, mais avec une puissance réduite.
Ce fonctionnement repose sur une logique simple : mieux vaut perdre la production d’une portion du module que pénaliser l’ensemble. Une diode bypass ne supprime pas l’impact de l’ombre, mais elle en limite les conséquences. Pour comprendre plus largement comment les cellules génèrent du courant, le principe de conversion de la lumière en électricité explique le mécanisme physique à l’origine de cette production.
L’effet d’une diode bypass se mesure surtout en situation d’ombrage partiel. Si un panneau de 400 Wc est divisé en trois zones protégées par trois diodes, l’activation d’une diode peut entraîner la perte d’environ un tiers de la puissance du module, selon les conditions. Le panneau ne produit plus 400 Wc dans des conditions idéales, mais il peut encore fournir une partie significative de son énergie.
Sans diode bypass, l’impact pourrait être beaucoup plus sévère. Une seule cellule masquée pourrait limiter le courant dans toute la chaîne de cellules, ce qui réduirait fortement la production du panneau entier. La présence de diodes de dérivation améliore donc la tolérance du module face aux défauts d’éclairement.
Il faut toutefois garder une idée importante en tête : la diode bypass n’augmente pas le rendement d’un panneau. Elle agit comme un système de limitation des pertes. Son rôle est comparable à une voie de secours dans un circuit électrique. En conditions parfaites, elle ne change presque rien ; en conditions imparfaites, elle peut faire une vraie différence.
L’ombrage est l’un des principaux facteurs de baisse de performance d’une installation photovoltaïque. Il peut être temporaire, comme le passage d’un nuage, ou régulier, comme l’ombre d’un arbre en fin de journée. La qualité de l’implantation reste donc déterminante, même si les diodes bypass apportent une protection utile.
Les situations les plus fréquentes dans lesquelles une diode bypass peut intervenir sont les suivantes :
Il est important de distinguer ombrage partiel et ombrage total. Si tout le panneau est dans l’ombre, les diodes bypass ne peuvent pas créer de production significative. Elles sont surtout utiles lorsque seule une fraction du module est touchée, tandis que le reste reçoit encore de la lumière.

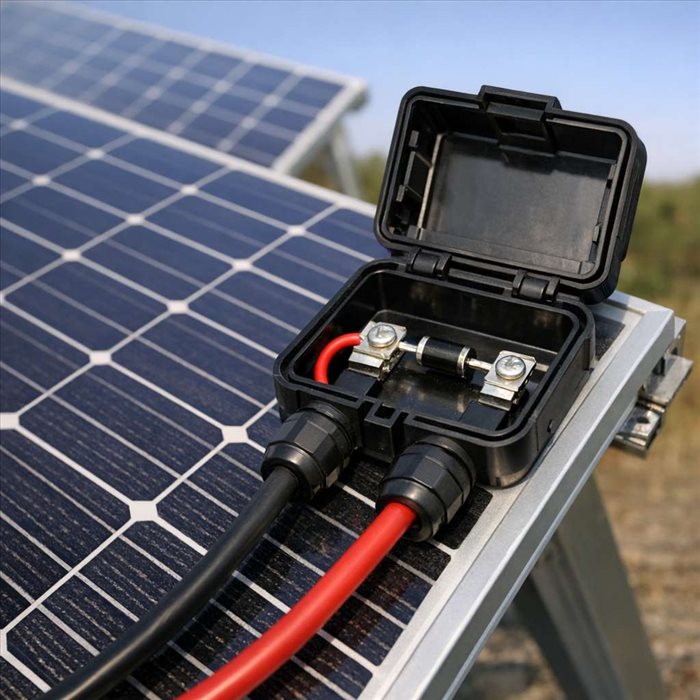

Les diodes bypass sont généralement installées dans la boîte de jonction, fixée au dos du panneau. Cette boîte regroupe les connexions électriques du module et les câbles qui le relient au reste de l’installation. Elle est conçue pour protéger les composants contre l’humidité, la poussière et les contraintes extérieures.
Sur de nombreux panneaux standards, on trouve trois diodes bypass. Certains modules récents, notamment à demi-cellules, peuvent adopter une architecture différente pour améliorer leur comportement en cas d’ombrage. Le nombre exact de diodes et la manière dont elles sont associées aux cellules dépendent de la conception du fabricant.
Ces informations figurent parfois dans la documentation technique du module. Pour interpréter les données d’un fabricant, les valeurs électriques, les tolérances et les conditions d’essai sont détaillées dans les caractéristiques indiquées sur une fiche de panneau solaire. Cela permet de mieux comprendre les performances annoncées et leurs limites en conditions réelles.
Oui, une diode bypass peut tomber en panne, même si ce n’est pas l’incident le plus courant sur une installation solaire. Elle peut être endommagée par une surchauffe, une surtension, un défaut de fabrication ou un vieillissement prématuré. Une diode défaillante peut rester ouverte, rester passante en permanence ou fonctionner de manière instable.
Les conséquences varient selon le type de défaut. Si la diode ne joue plus son rôle, une zone ombragée peut provoquer une perte de production plus importante et augmenter le risque de hot spot. Si elle reste passante en continu, une partie du panneau peut être contournée même lorsqu’elle est correctement éclairée, ce qui réduit la puissance disponible.
Le diagnostic nécessite généralement des mesures électriques, une inspection thermique ou l’intervention d’un professionnel équipé. Une caméra thermique peut révéler des échauffements anormaux, tandis qu’une analyse de la courbe courant-tension peut mettre en évidence un comportement inhabituel du module.
La diode bypass est parfois confondue avec d’autres dispositifs de gestion de production, comme les optimiseurs de puissance ou les micro-onduleurs. Pourtant, ces équipements n’ont pas le même rôle. La diode est intégrée au panneau et agit à l’intérieur du module. Elle protège une sous-chaîne de cellules en cas de baisse locale de performance.
Un optimiseur de puissance, lui, se place généralement au niveau d’un panneau entier. Il ajuste le fonctionnement électrique du module pour limiter les pertes dans une installation où les panneaux ne produisent pas tous de la même manière. Le micro-onduleur, de son côté, convertit directement le courant continu de chaque panneau en courant alternatif.
Ces technologies peuvent être complémentaires. Les diodes bypass assurent une protection de base au sein du module, tandis que les optimiseurs ou micro-onduleurs améliorent la gestion panneau par panneau. Le choix dépend surtout de la configuration du toit, des ombrages, du budget et des objectifs de production.
Sur les panneaux photovoltaïques modernes, la présence de diodes bypass est devenue courante. Elle fait partie des éléments de conception attendus sur un module destiné à une installation résidentielle ou professionnelle. Il reste toutefois pertinent de s’informer sur l’architecture du panneau, surtout si le site présente des ombrages réguliers.
Avant l’achat, il est utile de regarder la qualité globale du module, la garantie produit, la garantie de performance, le type de cellules, la réputation du fabricant et les conditions d’installation. Les diodes bypass ne doivent pas être le seul critère de choix, mais elles participent à la fiabilité du panneau solaire sur le long terme.
En résumé, une diode bypass est un composant discret mais essentiel. Elle ne rend pas un panneau insensible à l’ombre, mais elle évite qu’un problème localisé ne pénalise toute la production. Pour une installation durable, elle doit être associée à une bonne conception, une pose soignée et un entretien régulier.
